使用條件
1、環境溫度
最高氣溫 +40℃；
最熱月平均溫度 +30℃；
最熱年平均溫度 +20℃；
最低氣溫 -5℃；
2、海拔不超過1000m.
3、電源電壓的波形近似于正弦波。
4、三相電源電壓應大致對稱。
5、安裝環境無明顯污穢。
6、戶內使用。
結構特點

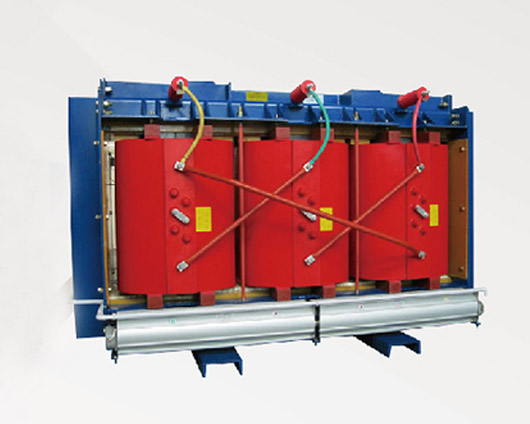

本產品低壓為箔式線圈，采用銅箔繞制，高壓線圈用H級高強度漆包線繞制，采用玻璃纖維加強的環氧樹脂包封結構，具有優良的耐潮和抗裂性能。鐵芯由非晶合金帶材卷制而成，采用矩形截面、四框五柱式結構。
性能參數
1、主要性能參數 見表
2、絕緣耐熱等級 F級
3、相數 3相
4、繞組平均升溫 不大于100K
5、頻率 50HZ
6、噪音水平 聲級負荷JB/T10088-2004標準
7、局部放電 不大于10PC
|
電壓等級 （KV） |
設備最高電壓有效值 （KV） |
額定短時工頻耐受電壓有效值KV/min | 額定雷電沖擊耐受電壓全波（峰值）KV |
| ≤1 | ≤1.1 | 3 | - |
| 3 | 3.5 | 10 | 40 |
| 6 | 7.2 | 25 | 60 |
| 10 | 12 | 35 | 75 |
|
容量 （KVA） |
電壓組合 | 連接組標號 | 空載損耗 | 空載電流 | 負載損耗 | 阻抗電壓 | ||
|
高壓 KV |
高壓分接范圍 % |
低壓 KV |
||||||
| 100 |
6 6.3 6.6 10 10.5 11 |
±2×2.5 | 0.4 |
Dyn11 Yyn0＊ |
130 | 0.8 | 1570 | 4 |
| 160 | 170 | 0.8 | 2100 | |||||
| 200 | 200 | 0.7 | 2500 | |||||
| 250 | 230 | 0.7 | 2750 | |||||
| 315 | 280 | 0.6 | 3460 | |||||
| 400 | 300 | 0.6 | 3980 | |||||
| 500 | 360 | 0.6 | 4870 | |||||
| 630 | 420 | 0.5 | 5870 | |||||
| 800 | 480 | 0.5 | 6950 | 6 | ||||
| 1000 | 550 | 0.4 | 8100 | |||||
| 1250 | 660 | 0.4 | 9700 | |||||
| 1600 | 750 | 0.4 | 11700 | |||||
| 2000 | 860 | 0.3 | 14310 | |||||
| 2500 | 1030 | 0.3 |
17160 |
|||||
